您當前的位置： 首頁 - 產品中心 - 高壓開關、繼電保護檢測設備
產品特點
輸出多達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式。
高可靠性
輸出端采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。
高穩定
散熱結構設計合理，硬件保護措施可靠完善。
產品功能
具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
產品別名 product name
微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、六相繼電保護測試儀、繼保測試儀、六相繼保測試儀、六相繼電保護校驗儀、繼保校驗儀、六相繼保校驗儀、繼保儀
產品特點 Product Features
1.輸出多達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式。
2.高性能的嵌入式工業控制計算機和8.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等；
3.輸出端采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
4.輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲 測試數據，顯示矢量圖，聯機打印報告等。
5.設有一路獨立110V 及 220V專用可調直流電源輸出，方便現場檢驗使用。

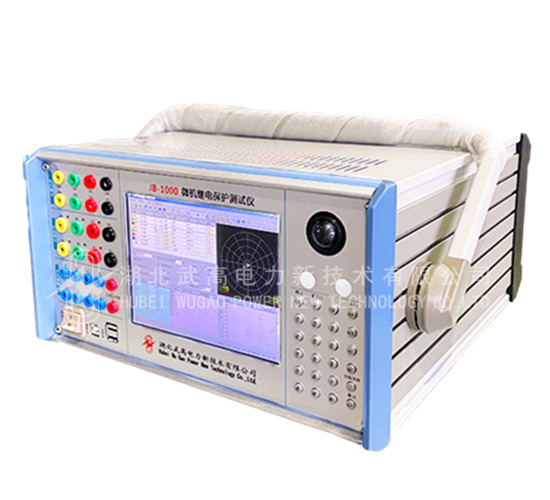

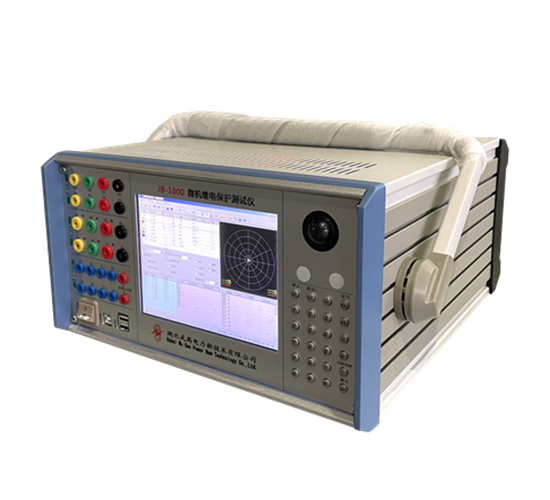

6.新一代JB1000測試儀設有10路開入和8路開出，方便做備自投試驗。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。
7.提供各種自動測試軟件模塊和GPS同步觸發試驗（選配）等。
8.可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放。可以實時存儲測試數據，顯示矢量圖，打印報表等；
9.散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
主要技術參數 Main technical parameters
交流電流輸出
6相電流輸出時每相輸出（有效值） 0～30A
輸出精度 ≤0.5A ±2mA
＞0.5A 0.2%
3相電流輸出時每相輸出（有效值）0～60A
6相并聯電流輸出（有效值） 0～180A
相電流長時間允許工作值（有效值） 10A
相電流最大輸出功率 400VA
6相并聯電流最大輸出時允許工作時間 10s
頻率范圍（基波） 0～1000Hz
諧波次數 1～20 次
直流電流輸出
電流輸出 0～±10A / 每相
0～20A / 兩相疊加 輸出精度 0.5級
最大輸出負載電壓 20V
交流電壓輸出
相電壓輸出（有效值）
0～120V 輸出精度 0.2級
相電壓輸出（有效值） 0～240V
線電壓 / 線電壓輸出功 80VA / 100VA
頻率范圍（基波） 0～1000Hz
諧波次數 1～20次
直流電壓輸出
相電壓輸出幅值
0～±160V 輸出精度 0.5級
線電壓輸出幅值 0～320V
相電壓/ 線電壓輸出功率 70VA / 140VA
開關量
10路開關量輸入
空接點 1～20mA，24V
電位接點接入 “0”：0 ～ +6V；
“1”：+11 V ～ +250 V
8對開關量輸出
DC：220 V／0.2 A； AC：220 V／0.5 A
時間測量范圍
0.1ms ～ 9999s ， 測量精度 ＜0.1mS
體積重量
480×360×200mm3 ，19kg。
☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
